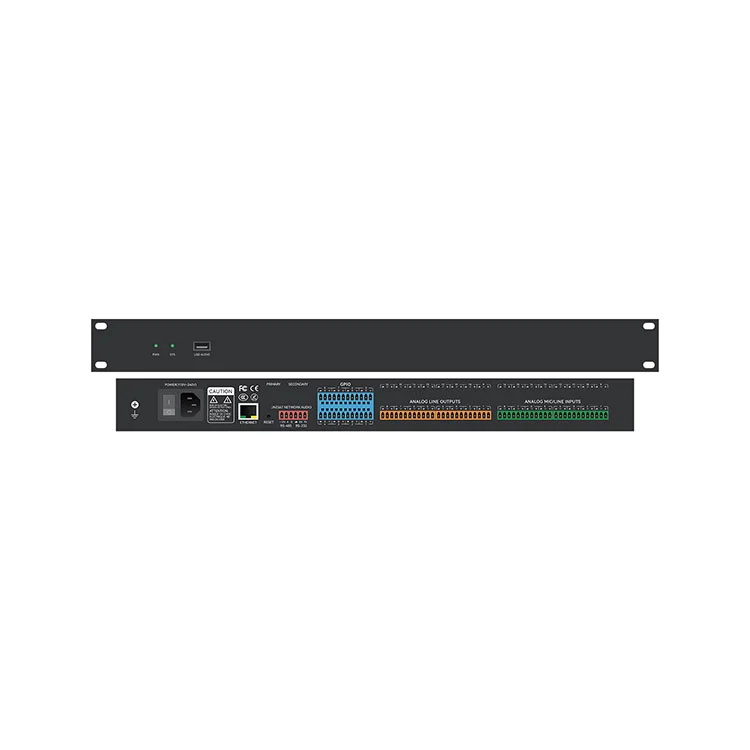

Лічбавая аўдыяматрыца MU-0808 8×8

Лічбавая аўдыяматрыца FHBAVTEC MU-0808 8×8 - гэта працэсар лічбавай аўдыяматрыцы 8×8 карпаратыўнага класа, распрацаваны для складанай маршрутызацыі сігналу, дакладнага мікшавання і пашыранай дынамічнай апрацоўкі ў прафесійных AV-асяроддзях. MU‑0808, які працуе на стандартным механізме ADI SHARC 21489 DSP, які працуе на частаце SIMD 450 МГц, забяспечвае выкананне аўдыя са звышнізкай затрымкай і некранутую дакладнасць гуку ў карпаратыўных залах пасяджэнняў, аўдыторыях вышэйшых навучальных устаноў, дзяржаўных установах і шматфункцыянальных памяшканнях для мерапрыемстваў.

MU‑0808, змешчаны ў кампактнае сталёвае шасі вышынёй 1U для мантажу ў стойку, аб'ядноўвае асноўныя алгарытмы аўдыё DSP, уключаючы акустычнае падаўленне рэха (AEC), адаптыўнае падаўленне зваротнай сувязі (AFC), актыўны кантроль шуму (ANC), аўтаматычнае мікшаванне з размеркаваннем узмацнення, параметрічны/графічны эквалайзер, дынамічнае сцісканне і матрыцу Маршрутызацыя. Дзякуючы шматпратакольным інтэрфейсам кіравання, уключаючы Ethernet (TCP/IP), RS232, RS485 і наладжвальныя лагічныя парты GPIO, MU‑0808 забяспечвае бесперабойную інтэграцыю ў сучасныя AV-сістэмы.

Асноўныя характарыстыкі

• 8 аналагавых уваходаў і 8 аналагавых выхадаў:Збалансаваныя клеммныя раздымы блока Phoenix, якія падтрымліваюць лінейныя/мікрафонныя сігналы з індывідуальным рэгуляваннем узмацнення.

•Архітэктура DSP ADI SHARC 21489:Высокапрадукцыйны працэсар SIMD з плаваючай кропкай 450 МГц, які апрацоўвае інтэнсіўныя алгарытмы гуку ў рэальным часе.

•Разрозненне Pro-Audio:Частата лічбавай дыскрэтызацыі 24 біт / 48 кГц забяспечвае празрыстае пераўтварэнне гуку і дынамічны дыяпазон.

• Падаўленне акустычнага рэха (AEC):Алгарытм AEC з апаратным паскарэннем ліквідуе акустычную зваротную сувязь і галасавое рэха на далёкім канцы падчас аддаленых відэаканферэнцый.

• Аўтаматычнае кіраванне зваротнай сувяззю (AFC):Дынамічны алгарытм рэакцыйнай фільтрацыі вызначае і душыць акустычную зваротную сувязь (выццё) у рэжыме рэальнага часу.

• Актыўны кантроль шуму (ANC) і аўтаматычнае мікшаванне:Падаўленне фонавага шуму ў спалучэнні з аўтаматычным мікшыраваннем з падзелам узмацнення для кіравання некалькімі мікрафонамі.

• Комплексны эквалайзер і дынаміка:Шматдыяпазонны параметрычны эквалайзер (PEQ), графічны эквалайзер, фільтры высокіх/нізкіх частот, пашыральнік, кампрэсар, абмежавальнік і дынамічны шумавы гейт.

• Матрычная маршрутызацыя і затрымка канала:Адвольнае прызначэнне сігналу і мікшаванне праз 8×8 кропак перакрыжавання з рэгуляванай затрымкай да 1200 мс на канал.

• Інтэрфейс USB Audio Class:USB-аўдыяінтэрфейс 1‑уваход/1‑выхад без драйвераў для беспраблемнай інтэграцыі з платформамі праграмных кодэкаў (Zoom, Microsoft Teams, Webex).

• Наладжвальная інтэграцыя GPIO:8 праграмуемых партоў уводу/вываду агульнага прызначэння для логікі пераключэння, выкліку сцэны і аварыйнага адключэння гуку.

• Гнуткае кіраванне сістэмай:Падтрымка двухнакіраваных каманд праз Ethernet, RS232 і RS485 для сістэм кіравання іншых вытворцаў і аўтаматызацыі адсочвання камер.

• Стойка 1U:Стандартная 19-цалевая канструкцыя 1U для ўстаноўкі ў стойку для бесперашкоднага разгортвання ў стойку.

DSP Core Processing

Лічбавая аўдыяматрыца MU-0808 8×8 забяспечвае інтуітыўна зразумелую і гнуткую матрычную архітэктуру DSP, якая дазваляе сістэмным інтэгратарам наладжваць ланцужкі апрацоўкі сігналу ў адпаведнасці з патрабаваннямі да акустыкі канкрэтнага месца:

• AEC (Акустычнае рэхаскансаванне): Высокаэфектыўнае рэхаскансаванне, аптымізаванае для поўнадуплекснай інтэрактыўнай канферэнц-сувязі, прадухіляючы зваротную сувязь ад дынамікаў на далёкім канцы.

• AFC (адаптыўнае падаўленне зваротнай сувязі): выяўленне зваротнай сувязі ў рэжыме рэальнага часу і адаптыўная фільтрацыя частоты рэзкі для падтрымання максімальнага ўзмацнення сістэмы да зваротнай сувязі.

• Аўтаматычны мікшар (алгарытм размеркавання ўзмацнення): аўтаматычны баланс узмацнення паміж некалькімі актыўнымі мікрафоннымі каналамі для падтрымання стабільнага ўзмацнення сістэмы і разборлівасці гаворкі.

• Набор эквалайзераў: незалежны шматпалосны PEQ, графічны эквалайзер, высокія, нізкія і ўсечастотныя фільтры для дакладнай налады дынамікаў і карэкцыі памяшкання.

• Dynamics Suite: Пашыральнікі ўводу/вываду, кампрэсары, абмежавальнікі, кантролеры дынамічнага дыяпазону і перашкоды для кіравання запасам.

• Маршрутызацыя і выраўноўванне матрыцы: прызначэнне перакрыжаваных кропак з кантролем фазы, карэкціроўкай узмацнення і лічбавай выраўноўваннем затрымкі да 1200 мс на выхадны радок.

Кантроль і сістэмная інтэграцыя

Лічбавая аўдыяматрыца MU-0808 8×8, створаная для прафесійных канструкцый AV-сістэм, прапануе надзейныя магчымасці падключэння і кіравання:

• Праграмнае забеспячэнне для кіравання ПК: спецыяльнае праграмнае забеспячэнне Windows GUI дазваляе ў рэальным часе візуальна канфігураваць ланцужкі DSP, матрыцы маршрутызацыі, крывыя водгуку эквалайзера і адлюстраванне GPIO праз TCP/IP.

• Цэнтралізаваная аўтаматызацыя: адкрыты паслядоўны пратакол праз RS232/RS485 для інтэграцыі з Crestron, AMX, Extron і іншымі працэсарамі кіравання.

• Інтэграцыя адсочвання камеры: Непасрэдны паслядоўны вывад каманды для запуску перадустановак камеры PTZ на аснове актыўнай актыўнасці засаўкі мікрафона.

• Лагічнае кіраванне GPIO: 8 шматфункцыянальных лагічных партоў, якія можна канфігураваць для замыкання вонкавых кантактаў, патэнцыяметраў фізічнай гучнасці, святлодыёдных індыкатараў або аварыйнага адмены пажарнай сігналізацыі.

Мэтавыя прыкладання

• Карпаратыўныя залы пасяджэнняў і канферэнц-цэнтры: узмацненне маўлення высокай выразнасці і відэаканферэнцыі без рэха.

• Вышэйшая адукацыя і лекцыйныя аўдыторыі: аўтаматычнае мікшаванне з некалькімі мікрафонамі, трыгер адсочвання камеры і размеркаванне па матрыцы.

• Дзяржаўныя і камандныя цэнтры: высоканадзейная апрацоўка аўдыя з фізічнымі аварыйнымі перавызначэннямі GPIO.

• Шматфункцыянальныя аўдыторыі і памяшканні для мерапрыемстваў: дынамічнае размеркаванне гуку і выраўноўванне зоны затрымкі.

• Камерцыйныя AV-сістэмы: шматзонныя сістэмы размеркавання фонавай музыкі і матрычныя сістэмы падпампоўкі.

Тэхнічныя характарыстыкі

Часта задаюць пытанні

Пытанне 1: ці падтрымлівае FHBAVTEC MU‑0808 адмену рэха для платформаў відэаканферэнцый з праграмным кодэкам, такіх як Zoom або Microsoft Teams?

Адказ: Так. Лічбавая аўдыяматрыца MU-0808 8×8 мае спецыяльнае апаратнае падаўленне акустычнага рэха (AEC) і інтэграваны USB-аўдыяінтэрфейс 1‑in/1‑out. Пры падключэнні MU‑0808 да ПК у канферэнц-зале праз USB працэсар перадае апрацаваныя мікрафонныя сігналы без рэха непасрэдна ў Zoom, Microsoft Teams або Webex, ухіляючы маўленчае рэха на далёкім канцы і лакальнае акустычнае выццё.

Пытанне 2: Як настроены MU‑0808 і ці можна яго інтэграваць з сістэмамі кіравання AV іншых вытворцаў?

Адказ: MU‑0808 настроены з дапамогай праграмнага забеспячэння для кіравання ПК з Windows праз Ethernet (TCP/IP), забяспечваючы візуальны інтэрфейс для маршрутызацыі сігналу, налады эквалайзера, дынамічнай апрацоўкі і кіравання прадусталяванымі сцэнамі. Для інтэграцыі іншых вытворцаў прылада мае адкрытыя пратаколы кіравання RS232 і RS485, што дазваляе поўнае кіраванне з дапамогай кантролераў адсочвання камеры Crestron, Extron, AMX або PTZ.

Q3: Якія функцыі можна прызначыць 8 наладжвальным партам GPIO?

Адказ: 8 лагічных партоў GPIO можна незалежна запраграмаваць як лічбавыя ўваходы або выхады. Агульныя выпадкі выкарыстання інтэграцыі ўключаюць у сябе падключэнне фізічных кнопак для выкліку прадусталяваных сцэн, узаемадзеянне са святлодыёднымі індыкатарамі стану, запуск аварыйнага адключэння гуку сістэмы праз замыканне кантактаў пажарнай сігналізацыі або падключэнне аналагавых патэнцыяметраў для рэгулявання гучнасці зоны, усталяванай на сцяне.

Пытанне 4: ці забяспечвае MU‑0808 фантомнае харчаванне для кандэнсатарных мікрафонаў і як рэгулюецца ўзмацненне?

Адказ: Так. Усе 8 аналагавых уваходаў маюць індывідуальнае пераключэнне фантомнага сілкавання +48 В, якое можна наладзіць праз праграмнае забеспячэнне кіравання, што робіць яго цалкам сумяшчальным з прафесійнымі кандэнсатарнымі і памежнымі мікрафонамі. Узмацненне ўваходнага папярэдняга ўзмацняльніка рэгулюецца ў праграмным забеспячэнні ад 0 да +48 дБу для прыстасавання да розных крыніц мікрафона і лінейнага ўзроўню.
